Pole Position... - Marty - 11.08.2026

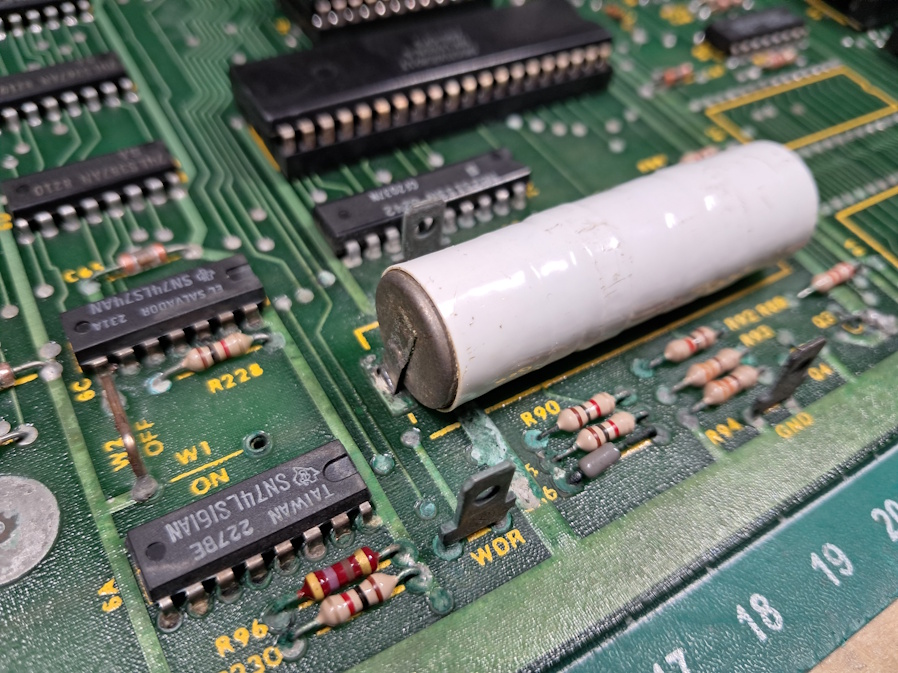

Vor etwa 2 Jahren hab ich mir eine PP gekauft

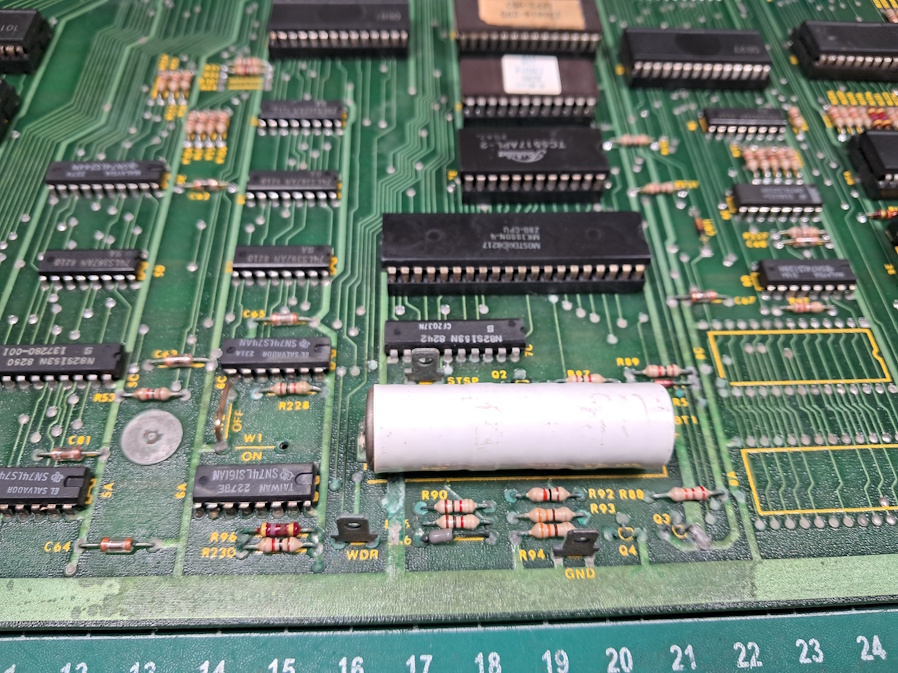

Im Nachhineien hab ich wohl etwas zu schnell zugeschlagen, billig war sie nicht, dafür bekam ich eine Ausgelaufene Batterie samt den Folgeerscheinungen...
Der Verkäufer hat die Fotos derart gut geschossen, das man das nicht richtig sehen konnte.
Hinterher ist man immer schlauer.
Mit etwas Wut im Bauch, hab ich sie dann mal beiseite gelegt, ja und vor kurzem wieder hervorgezogen.
Aber bevor ich hier erste Tests machen kann, braucht das Teil doch mal etwas Zuwendung...

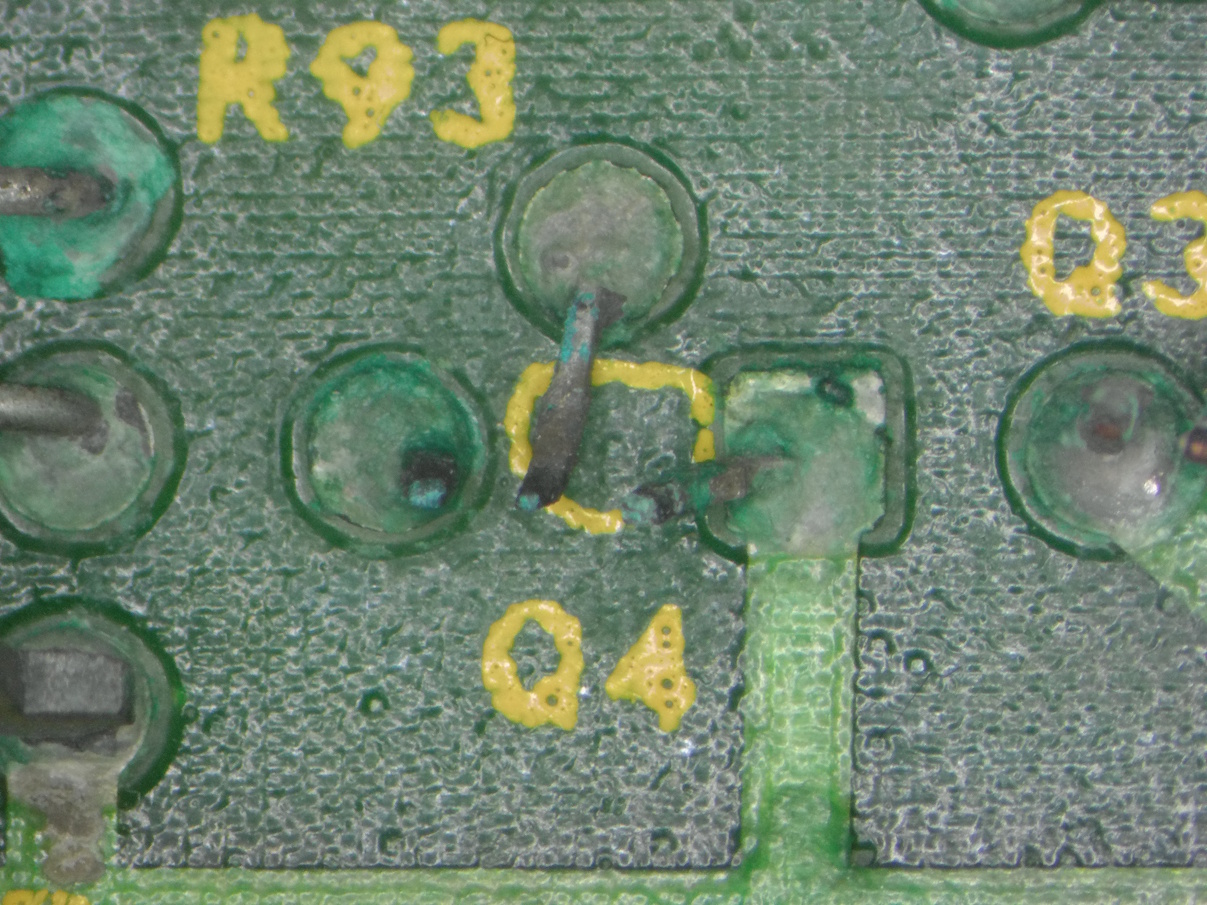

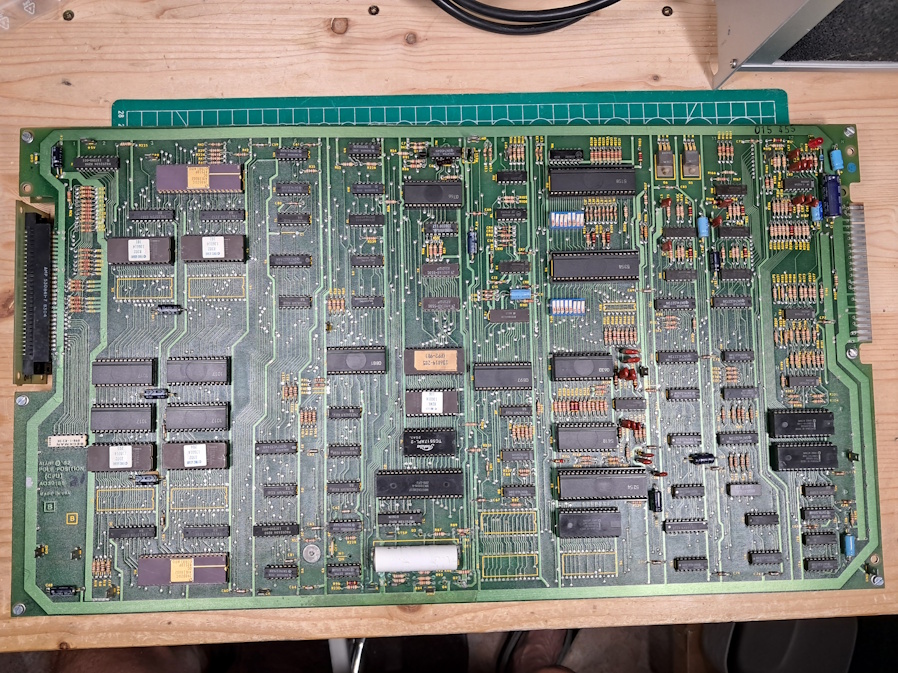

Die grünen Punkte lassen nichts Gutes erahnen...

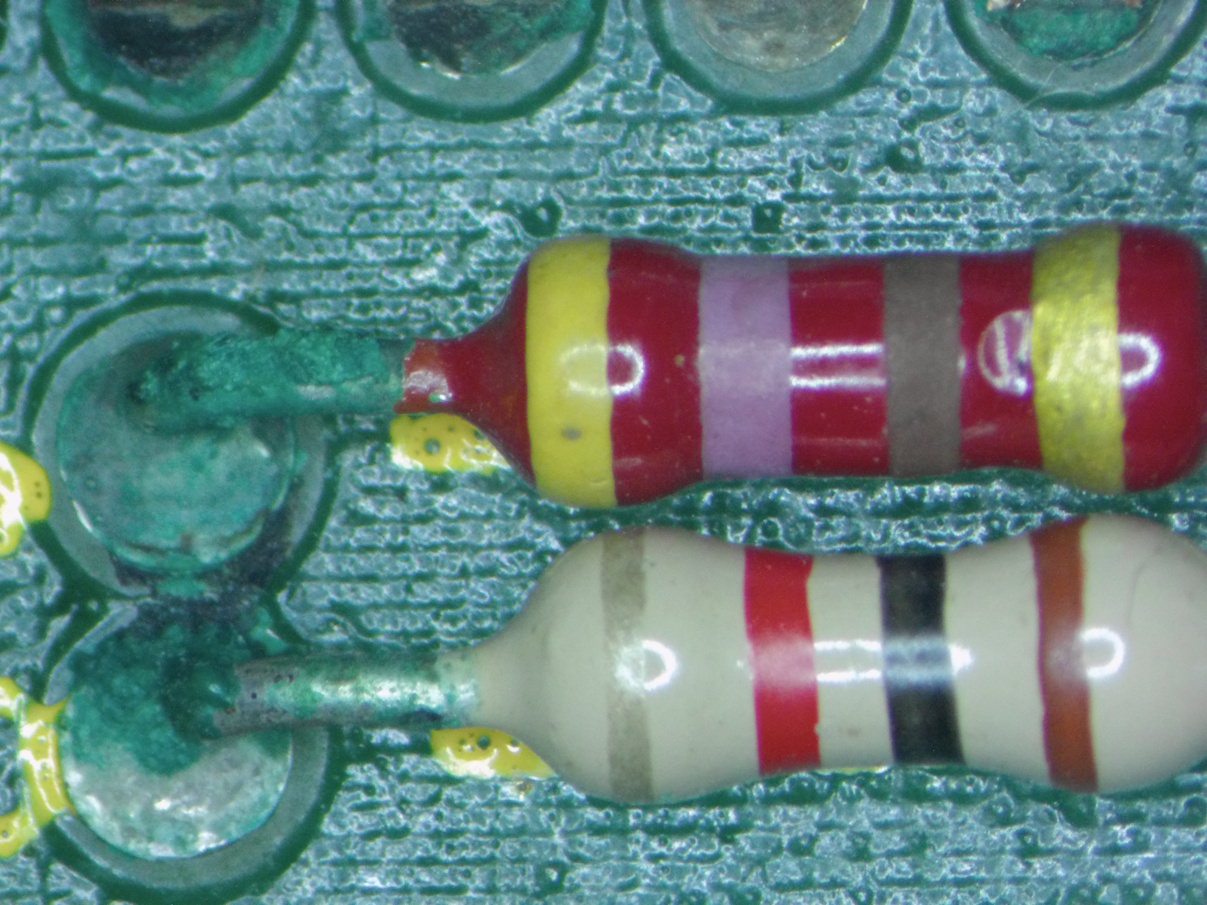

Aus purer Neugier, die Sicht durch ein Mikroskop

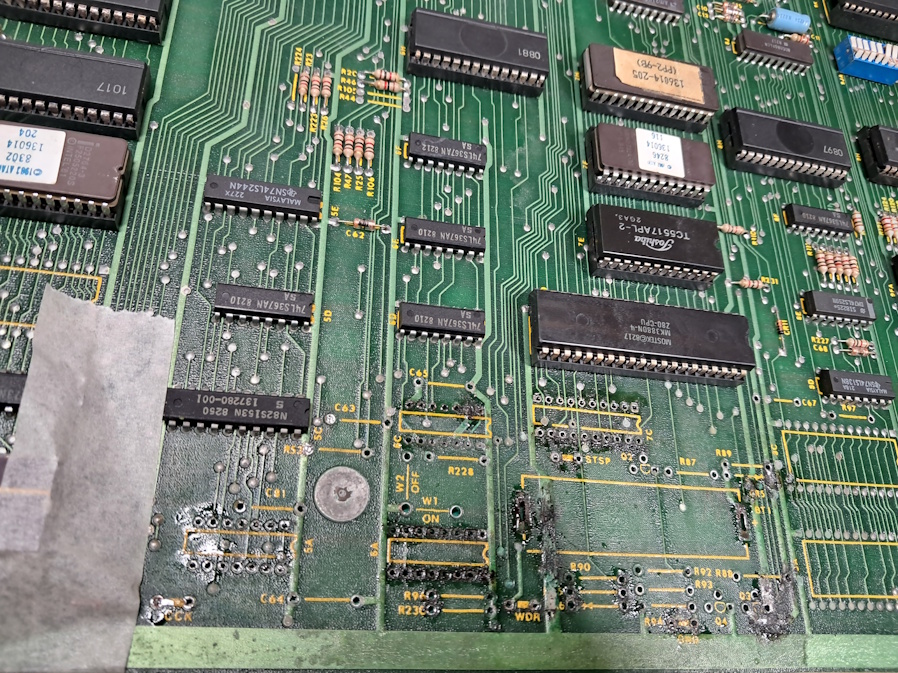

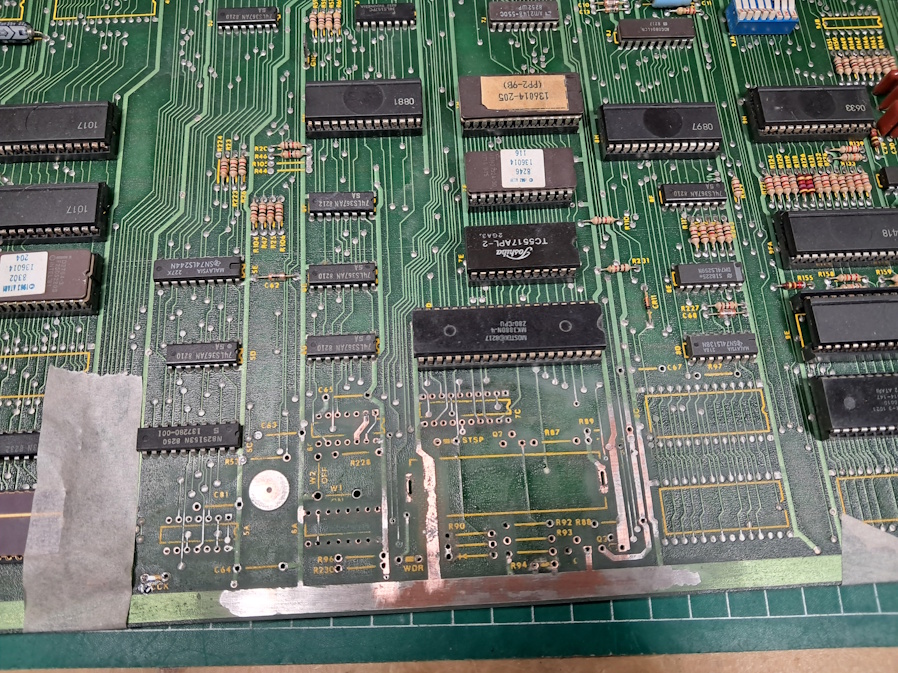

Hilft nichts, da müssen erst mal alle Bauteile im Umkreis der Batterie raus.

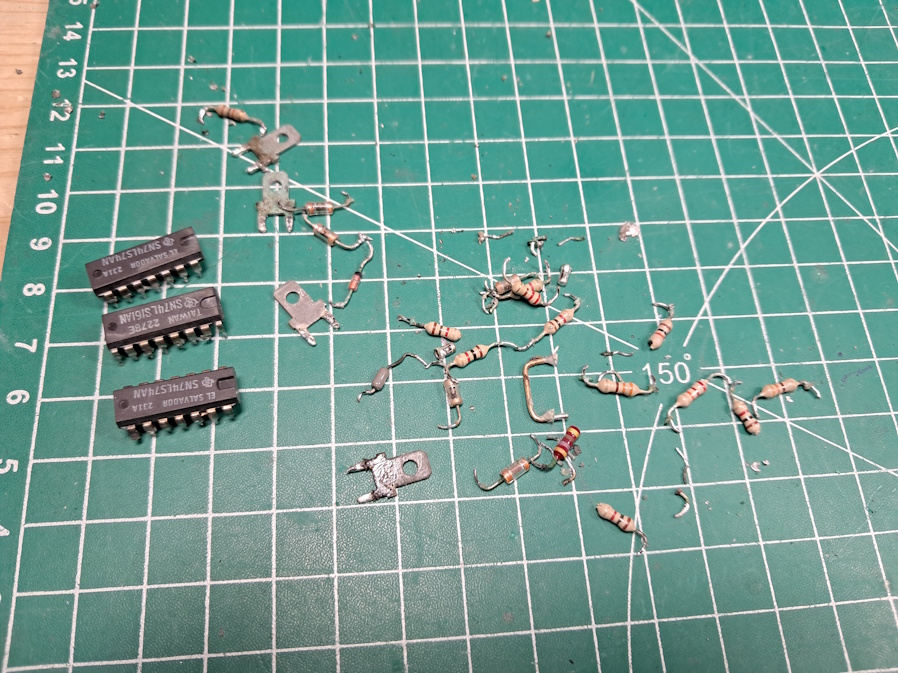

Einige Bauteile haben gleich die Füße verloren, andere fehlten eh schon, wie z.B. die kleinen Transistoren
Ein netter Rotz, der da zurückbleibt
Vorsichtig den Glasfaserpinsel herumgeschwingt, bis alles runter war, teils auch etwas Farbe.
Die angefressenen Bahnen sind jetzt deutlich zu erkennen
Ausgelaufene ALKALI, oder Elkos verhalten sich wie Lauge, die sollte man mit Essigsäure versuchen zu neutralisieren.

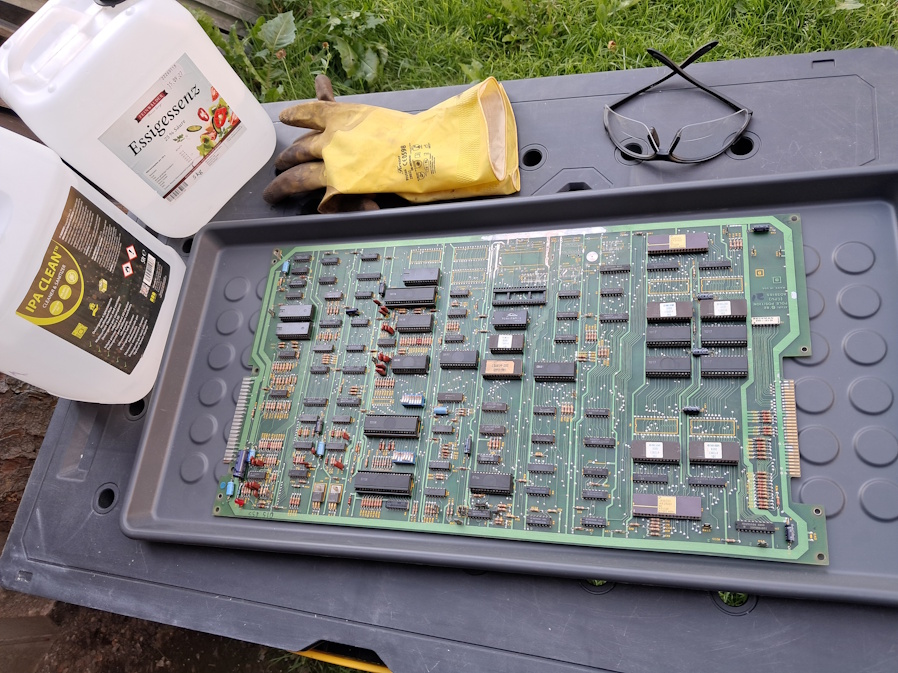

Also gab es vorerst ein nettes Bad in Essigessenz und abschließend eine gründliche Reinigung mit IPA, nicht das es dann auch noch zu einem Säureschaden kommt.

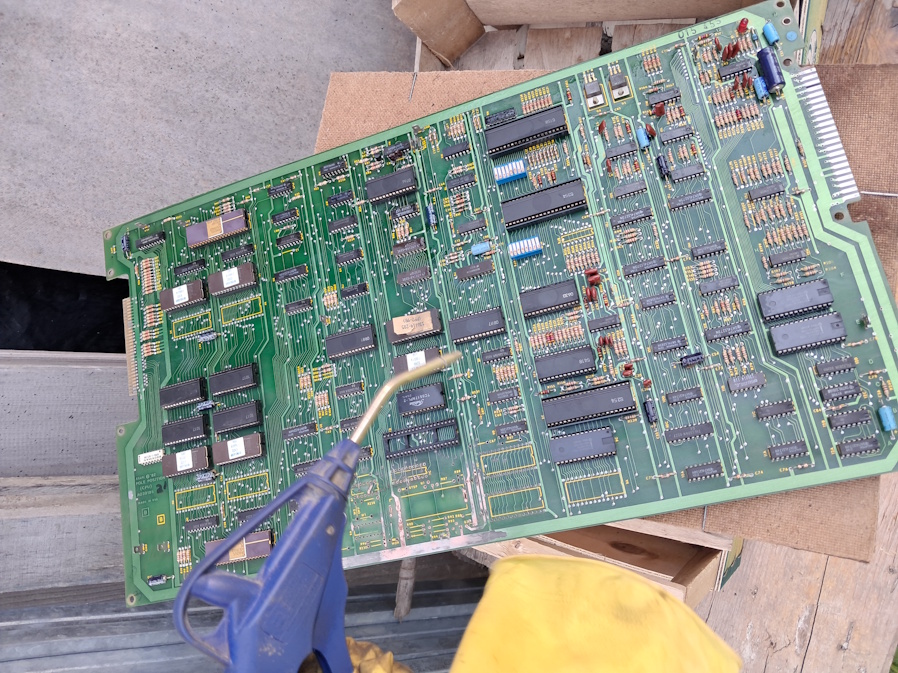

Die restliche Flüssigkeiten gut abgeblasen, bis nix mehr unter den Tausendfüßlern hervorkam, dann bei den aktuell herrschenden Tropen Temperaturen dürr getrocknet..
RE: Pole Position... - SamWhiskey - 11.08.2026
Ist doch harmlos.
Da hab ich schon ganz andere gesehen.
Das PLA am Soundprozessor ist übrigens gerne kaputt..
RE: Pole Position... - Pflaugi - 11.08.2026
Zuerst mal möcht ich dir sagen dass ich mich total freue dass du wieder dabei bist
Die Pole Position sind meistens von Lauge zerfressen. Hab eigentlich noch keine gesehen, die es nicht war. Irgendwas war da immer.
SamWhiskey hat da mega Erfahrung. Hat meine damals auch heile gemacht. Die sah damals echt brutal aus und läuft wieder Top...
Das was du bis jetzt gemacht hat sieht doch schonmal gut aus.
Glaub das schwierigste ist alle zerfressenen Leiterbahnen zu finden. Da waren bei mir einige.
Konntest eigentlich die zerfressenen Teile gut auslöten? Meistens ist ja das Zinn dort komplett hartnäckig...
RE: Pole Position... - AndreasAUT - 11.08.2026
Sieht gut aus, ja, inkl dem kleinen Teilefriedhof
RE: Pole Position... - mrdo - 11.08.2026
Wenn alles gereinigt ist, habe ich die "renovierten Stellen" meist mit Kolophonium eingepimselt .... das scheint ganz gut gegen weitere Korrosion zu schützen (aber nicht in einen Sockel pinseln! Das isoliert gut).
RE: Pole Position... - Marty - 12.08.2026
Die Freude ist ganz meinerseits, ihr seit zwar alle verrückte Hühner (mich eingeschlossen) ist aber nett beu Euch
Zum Board, ja schlimmer geht immer und ich hatte bei der Super Monaco GP ja auch hunderte Lötstellen säubern müssen.
Das Zeug ist hart wie Stein. Ich geb ordentlich frisches Lötzinn und Flussmittel dazu und versuch es flüssig zu kriegen.
Manchmal gehts von der anderen Seite, die noch nicht betroffen ist leichter, dann schmilzt das alte Lot in die Durchkontaktierung rein und man hat eine Chance.
Nur zu lange rumheizen ist auch nicht gut, dann lösen sich je nach Qualität vom Board die Augen ab...
Gut das Sam Erfahrung hat, denn ich steck gerade fest mit der Fehlersuche, dazu gleich mehr...
PLA triffts schonmal gut
Interessanter Tip mit dem Kolophonium, muss ich mir merken, Danke!
Die Leiterbahnen hab ich neu verzinnt, die ICs sowie den PLA gesockelt und alle Bauteile die zerfressen waren getauscht. Das waren dann 3 Transistoren, ein paar Widerstände, Kondensatoren und Dioden, auch ein paar der Anschlusstecker für Faston.
Dann die zwei Anschlusstecker vorbereitet um einen ersten Test zu starten.
Hab dann beide Platinen auf Kurzschluss an der 5V Versorgung geprüft und an einem Netzgerät die Spannung langsam hochgedreht.
Da die Boards so hungrig sind, ist das Labornetzgerät inrgendwann in die Strombegrenzung gekommen, da waren noch keine 5V da.
Also ein Meanwell Netzteil mit 12A genommen und das Teil befeuert. Die SPannung hab ich auf 5,1V eingestellt, gemessen am Board bzw. an diversen Bausteinen

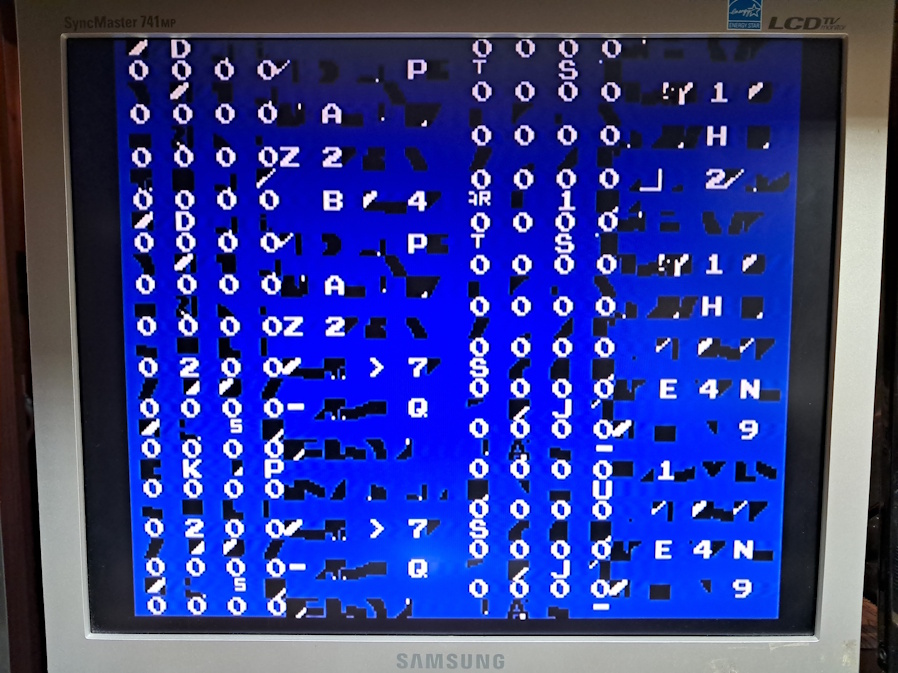

Es werde Bild, juhuu besser als gar nix. Aber Blau und etwas Zeichenmüll ist noch kein Rennspiel, was will mir das Teil damit sagen...
Hab dann mal am Z80 etwas rumgemessen, Reset auf High, Data Leitungen pulsen, nur bei denAdressleitungen ab 10 alle auf LOW.
Wenn ich das Boot EPROM 7F rausnehme pulsen plötzlich alle Adressleitungen. Wollte es auslesen, aber ist mit Pin Error abgebrochen.
Nachdem ich die Pins gesäubert hab, gabs dann einen Fortschritt.

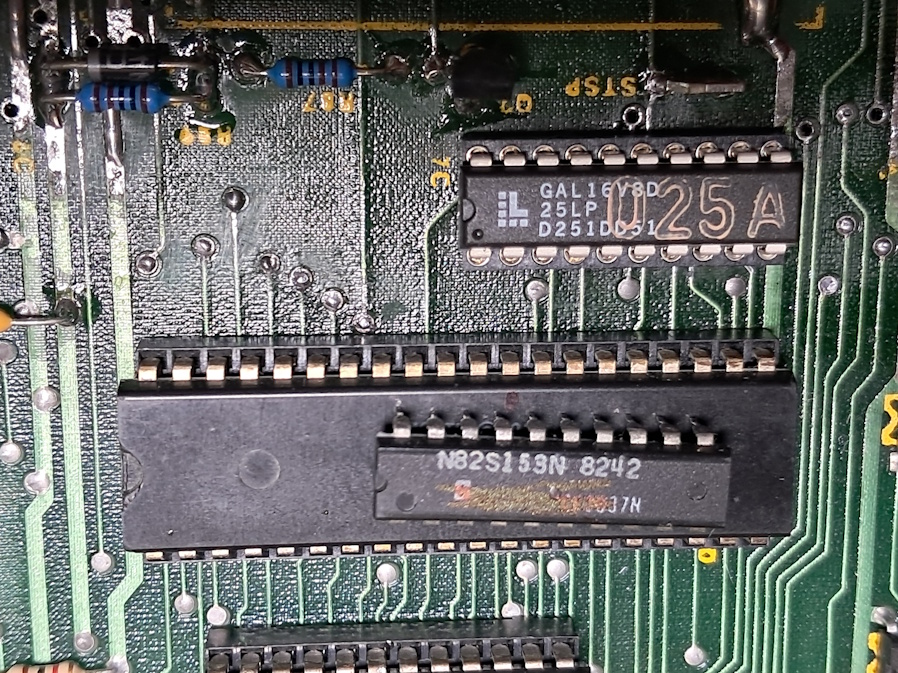

Da ich mit einem PLA schonmal zu kämpfen hatte, bin ich dann auf den 82S153 losgegangen, den hat ich eh schon gesockelt.
Zufällig hatte ich einen GAL 16V8D auf Vorrat, zwar gebrauchter Natur, aber das macht ja nix.
Jetzt gab es mehrere RAM Meldungen, also hab auf dem Videoboard die TMM2016 mit dem RCT geprüft, 3 von 4 waren hinüber.
Musste nachbestellen und nach ein paar Tagen konnte ich sie einsetzen

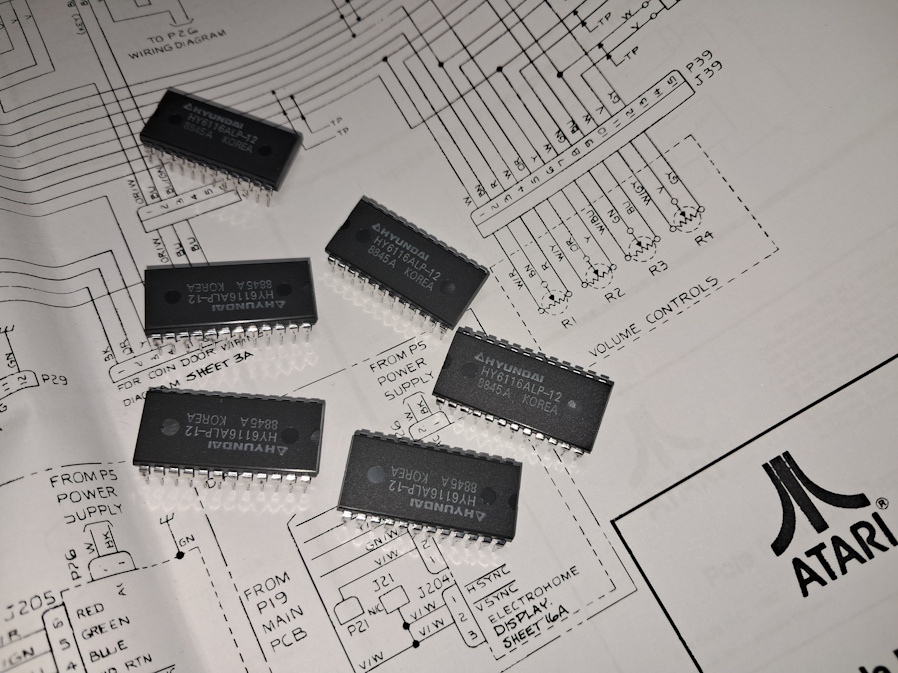

Hab dann diese Teile als Ersatz genommen, die TMM2016 sind echt schwer zu bekommen und teuer auch noch
Jetzt hab ich ein blaues Bild mit der Meldung RAM 40
Hab dann sämtliche gesockelten Bauteile gesäubert, den Verbindungsstecker zwischen den Platinen durchgemessen aber ohne Erfolg.
Das Blöde bei dem Ding ist, das man immer alles auseinander und zusammenbauen muss um zu testen. Passt da irgend ein zweckentfremtes flexibles Flachbandkabel drauf um die PCBs damit zu verbinden ?

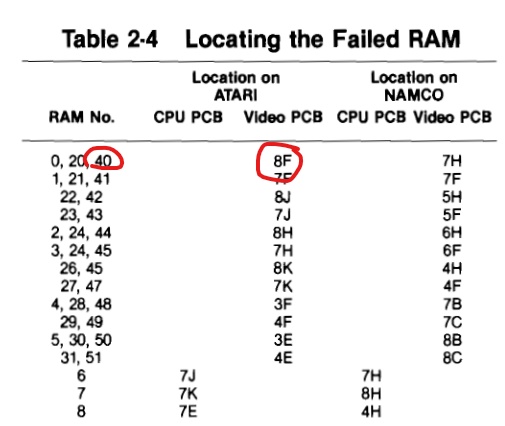

Im Moment steck ich fest, gibt es für die Meldung RAM 40 ein paar Ansätze die aus Erfahrung als erstes zu prüfen wären?
Bin gespannt, Ihr habt da sicher mehr Erfahrung
RE: Pole Position... - mrdo - 12.08.2026
In so einem Fall würde ich vorschlagen das RAM 40 zu prüfen ...
RE: Pole Position... - SamWhiskey - 12.08.2026
(12.08.2026, 14:15)mrdo schrieb: In so einem Fall würde ich vorschlagen das RAM 40 zu prüfen ...
Witzbold
RTFM!
RE: Pole Position... - mrdo - 12.08.2026
Sag ich doch!
RE: Pole Position... - Marcus - 12.08.2026
TMM2016AP-12 hätte ich da, falls doch noch benötigt!
